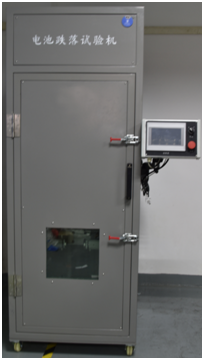

電池自由跌落試驗機

本機適用於行動電話（手機）,手機鋰電池,對講機，電子詞典，樓寓對講電話， CD/MD/MP3,等小型消費類電子製品及零部件之自由落下試驗

產品編號： MY-DCDL-1500

上架時間： 2022/05/06

在線谘詢
產品詳情介紹

一、產品名稱型號：

    1. 產品名稱：電池自由跌落試驗機

    2. 產品型號：MY-DCDL-1500





二、概述：

2.1 用途

本機適用於行動電話（手機）,手機鋰電池,對講機，電子詞典，樓寓對講電話， CD/MD/MP3,等小型消費類電子製品及零部件之自由落下試驗。

2.2 設備主要特點及功能

2.2.1 本機采用氣動結構，將被測試件置於專用夾具（可調行程）夾牢，按下跌落鍵，氣缸鬆開，試件將作自由落體試驗；

2.2.2 編碼器顯示高度，智能型控製(0~1500 可調,客戶使用非常方便）；



三、符合標準：

    1. GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：

將電池按照規定的試驗方法充滿電後，按表8的跌落高度自由落體跌落於混凝土板上。

表8 跌落高度分級

容量

跌落高度

1000mAh以上

1.0m

1000mAh及以下

1.5m

對於如手持式電子設備等預定使用高度高於1.0m的便攜式電子產品供電的容量超過

1000mAh的樣品，其跌落高度應為1.5m。

圓柱型和紐扣型電池兩個端麵各跌落一次，圓柱麵跌落兩次，共計進行四次跌落試驗；方型和軟包裝電池每個麵各跌落一次，共進行六次試驗。

接收標準：電池應不起火、不爆炸。

3.2.     IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組-便攜設備用密封蓄電池好 蓄電池組的安全要求》

標準要求：

每個充滿電的單體電池或電池（組）從1.0m高度自由跌落到水泥地麵上3次。單體電池或電池（組） 在跌落時，應保證每個隨機方向均受到衝擊。





4.1 動力源通過電機帶動滾珠絲杆傳動；

4.2 控製方式PLC 觸摸控製,可觸摸手動輸入控製的高度,以及高度單位……等,測試時可顯示實際的測試結果,相對應的測試數據。



接收標準：不起火，不爆炸。


四、控製說明：

 五、輔助功能：

5.1 排煙功能

測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外；

5.2 照明功能

門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態；

六、技術參數：

6.1 跌落高度

0～1500mm；

6.2 顯示精度

0.1mm；

6.3 高度誤差

±5mm；

6.4 顯示方式

PLC 觸摸屏顯示測試參數；

6.5 允許試件最大重量

≤10Kg ；

6.6 允許試件最大尺寸

W200*D200*H200mm；

6.7 跌落地板介質

水泥板、硬木板各1 塊；底板尺寸900*700*12mm

6.8 排風口

直徑 120mm；

6.9 箱門

單門，開觀察窗，冷拉手門鎖；

6.10 視窗尺寸

390 X 360mm(20mm 厚鋼化防爆玻璃)；

6.11 測試落點

自由跌落；

6.12 跌落方式

氣動跌落；

6.13 升降方式

電動升降；

6.14 使用氣壓

<2Mpa （氣源自配）；

6.15 機台尺寸

W700 x D900 x H2000mm；

6.16 電源

1∮,220V,2A ；

6.17 功率

1.0KW；

6.18 機台重量

約 80KG；
