一、概要：

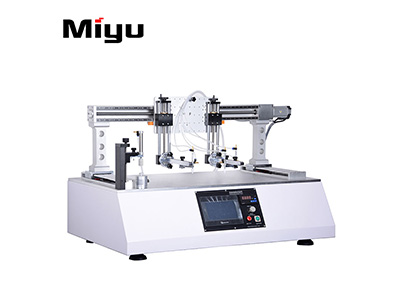

    本機台適用於觸摸屏點擊劃線試驗專用檢測設備。

        注意：聯機模式下從站機器先啟動實驗  主站後啟動實驗

二、技術參數:

1. X軸移動距離      0～200mm

  Y軸移動距離      0～250mm

2. 移動速度範圍     10～100 mm/s

4. 劃線次數範圍     0~9999999

5. 點擊次數範圍     0~9999999

6. 壓力範圍         100～500gf

7. 手寫筆點擊測試： 壓力100-300gf

8. 手寫筆劃線測試： 壓力100-250gf

9. 體   積          400mm X 300mm X 400mm

10. 電   源          1φ50Hz  AC220V   5A

11.重   量          約30kg

12.砝碼             50  100  200  各1個

三、技術規格：

1、機台工作原理：輸入坐標資料，或操作者自定義軌跡，通過PLC對資料處理，完成對步進電機實行控製，實現相關動作。

2、工作方式：

a. 利用觸摸屏的方向鍵，實現對步進電機的點控製。

b. 自動方式：操作者自定義軌跡，設定電機的運行速度，運行次數，實 現步進電機的自動控製。

3、測試項目：a.手機觸摸屏劃線：速度不大於100mm/s，軌跡由操作者自定義，劃線杆     自重80g, 其上可加砝碼。

b.觸摸屏點擊：將點擊頭裝於氣缸上，壓力由調減壓閥來控製
