智能門鎖綜合壽命試驗機（模擬大門）

MY-DZSZH-1

一、用途：

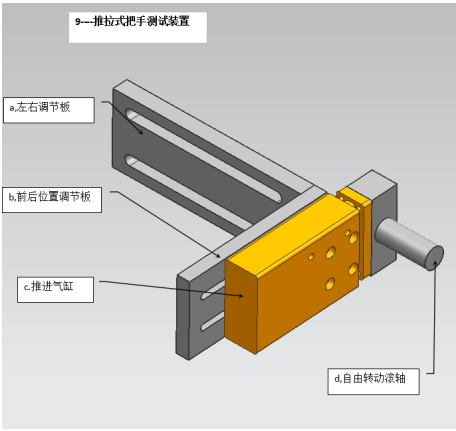

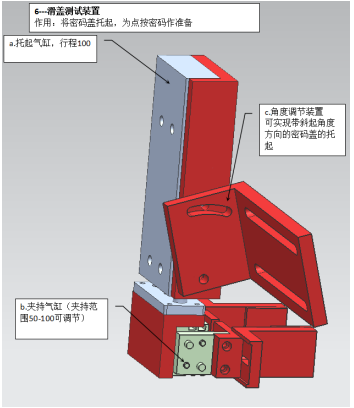

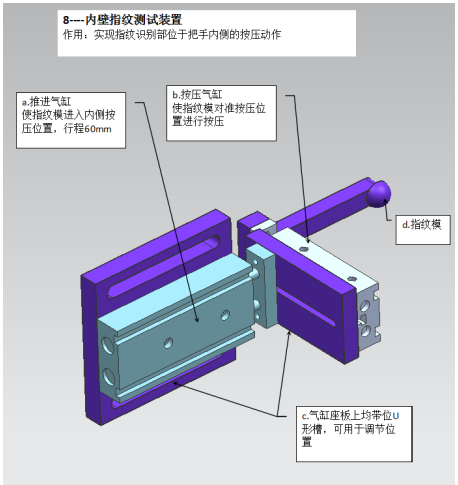

智能門鎖綜合壽命試驗機試驗機適用於多種類型智能電子鎖進行壽命測試，配備適用性強的固定夾具、指紋測試裝置、刷卡測試裝置，滑蓋測試裝置，門把手測試裝置，門衝擊力測試裝置等。

二、設備特點

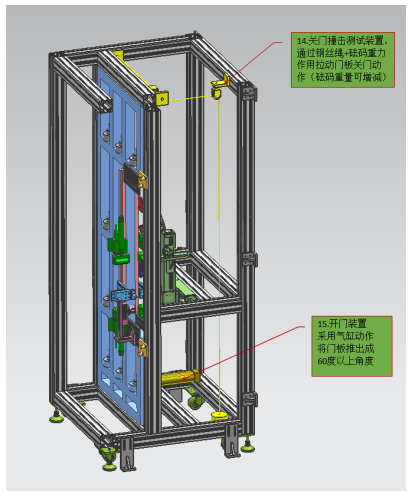

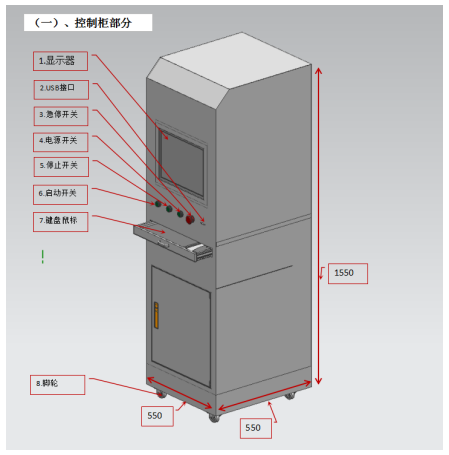

　        結構上采用加厚80*80鋼材材焊接而成，框架穩固可靠，結構美觀大體，配備腳輪腳杯，方便移動定位。考慮到門的撞擊測試的振動性影響，將機台進行了分體設計，即工位之間的完全獨立性，同時控製櫃也分離設計，所以機台分為兩個主機工位體和一個控製櫃體，有效克服了工位之間的撞擊振動的相互影響，以及振動對電子元器件的壽命損傷。采用合金鋼門體，門體采用焊接設計，同時均勻化了增減砝碼的重量；或采用真甲級防盜門體+門框設計，接近鎖體的真實使用性。

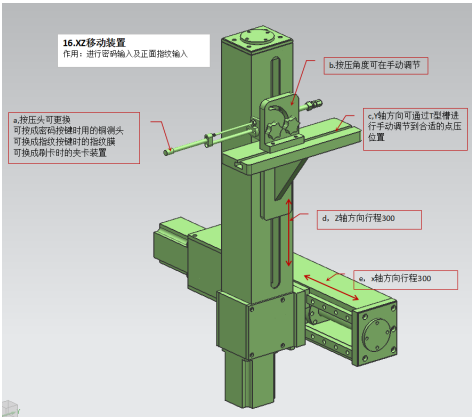

    設備內部采用精密伺服電機作為動力源，選用高精密導軌加絲杆作為X,Z軸移動平台，準確高效定位。配合多個SMC精密導杆氣缸完成一係列動作，氣缸力源的大小可通過精密調節閥控製。

軟件上，采用電腦+顯示器輸入控製，以電腦核心+專用運動控製板卡進行編程，可自由選擇測試項目，功能強大，通訊能力強，操作簡單易懂，工況顯示清楚了然，可設置調節每個工況的相應參數，如測試速度，測試時間，延時時間等等。設備可與藍牙電子鎖建立雙向通訊，實現開鎖動作，同時，此設備還可以測試電池放電狀態，並將電流電壓監控值生成曲線和報表。控製上電腦顯示器輸入控製，操作方便，簡單。此設備將多種設備集於一身，完成一係列的開鎖動作，節省人力，提高測試效率，同時也更加全麵地對電子鎖的性能做了立體分析，可靠性強.

三、設備參數

四、主要配置表

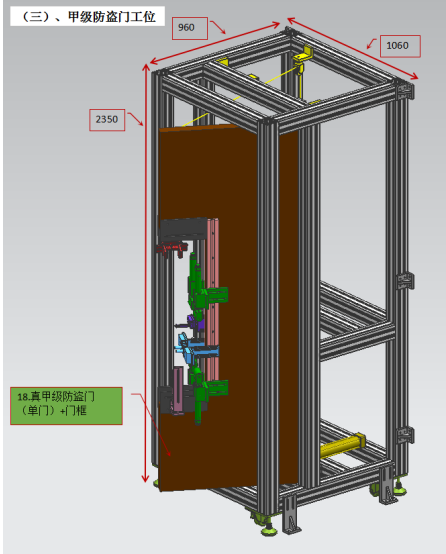

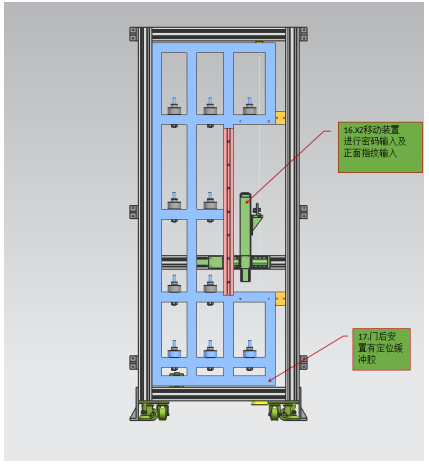

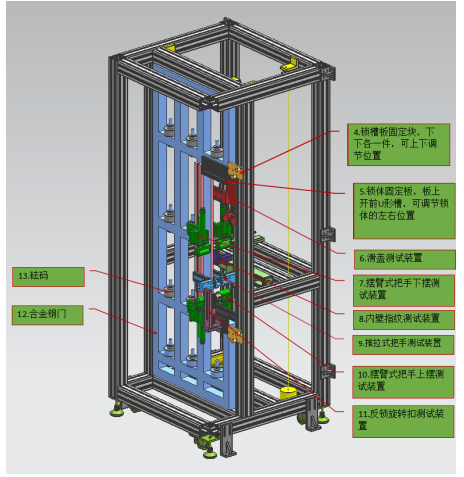

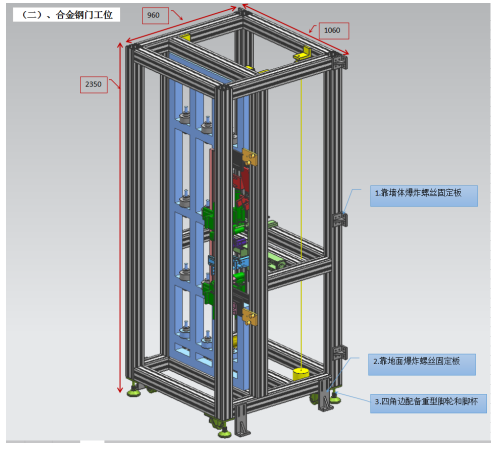

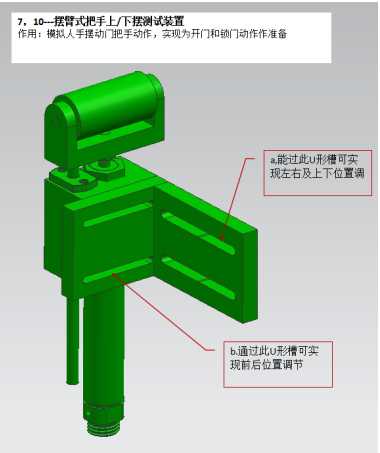

五、機台結構簡介

]

六、測試軟件簡介

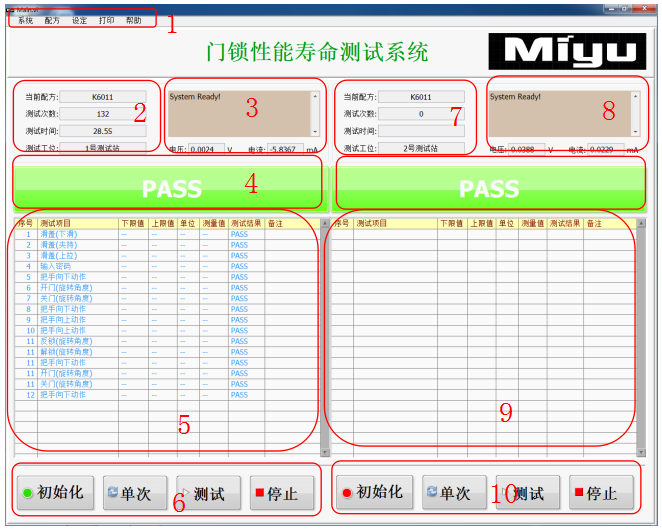

1、軟件測試界麵

1、菜單區  有設定參數、高級參數、打印、和配方選擇

1、工位1配方及測試信息顯示

打副           當前配方：顯示測試的配方

測試次數：顯示試樣已經測試的次數

測試時間:顯示試樣測試過程的實時時間，測試完成後，顯示的是測完單次試驗的總運行時間

測試工位：顯示的是當前所在的測試工位

2、工位1軟件通訊信息及電流電壓顯示

位置           此處顯示的主機與控製板的通訊狀態，正常情況下顯示為 “System ready！

               電壓：顯示測試試樣的實時電壓值

         電流：顯示測試試樣的實時電流值

3、工位1測試顯示

               測試過程無異常，無警報時，顯示為”Pass”、

               測試過程有異常，無警報時，顯示為”Fall”

           5、工位1測試過程及測試信息顯示

              顯示測試試樣的測試過程，設備按照參數設置中參數運行

           6、工位一控製按鈕

初始化：每次開機、更換試驗樣品、儀器報警後都需要將機台初始化

單次:此按鈕為多狀態顯示，按一次可切換為“連續”，

顯示為單次時，每點一次測試。設備按照測試參數，運行一次，

顯示為連續時，每點一次測試。設備按照測試參數連續運行，當測試次數等於設定次數時，設備停止運行

測試：點擊此鍵，設備開始按測試參數運行

停止：點擊此鍵，設備停止運行

7、工位2配方及測試信息顯示

8、工位2軟件通訊信息及電流電壓顯示

  9、工位2測試顯示

            10、工位2控製按鈕

係統：分為測試、手動操作、退出係統

測試：點擊“測試”進入測試畫麵

手動操作：點擊“手動操作”進入手動操作畫麵

退出:點擊“退出”退出測試係統

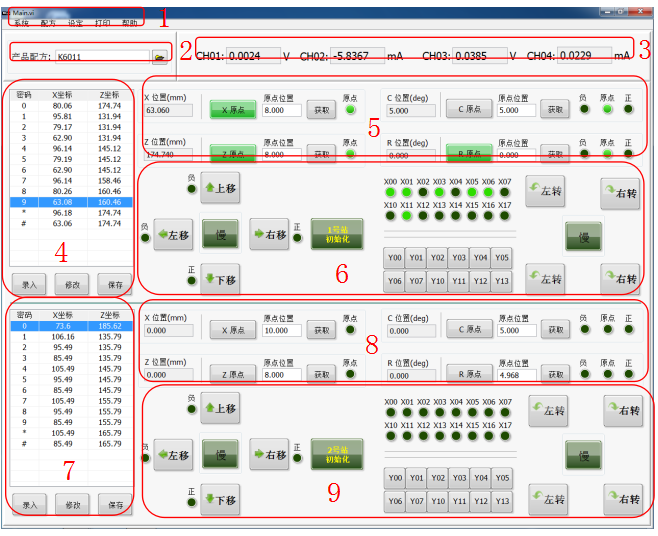

手動畫麵

1、菜單區  有設定參數、高級參數、打印、和配方選擇

2、配方選擇    通過打開文件選擇需要的配方

3、電流電壓顯示區    CH1顯示工位一試樣的電壓值，CH2顯示工位一試樣的電流值，

CH3顯示工位二試樣的電壓值，CH4顯示工位二試樣的電流值

4、工位密碼坐標軸   顯示輸入密碼的坐標軸，不同試樣，坐標不一樣，更換試樣後，需手動錄入

一

以錄入密碼“0”為例，先將工位初始化，然後在手動區域移動x軸和z軸，使測頭位置剛好在試樣密碼0的位置上，點下錄入

如果是改之前的坐標，點擊下修改即可

錄入或修改後，記得點擊保存，隻有保存了，才會是剛才錄入的數據，否則數據還是之前的

5、工位對應的軸的位置及原點顯示

X軸和Z軸主要用於輸入密碼和插刷卡

C軸主要用於開門和關門

R軸主要用於反鎖和解鎖

6、工位手動操作

“上移”點擊此鍵，Z軸向上移動

“下移”點擊此鍵，Z軸向下移動

“左移”點擊此鍵，X軸向左移動

“右移”點擊此鍵，X軸向右移動

參數設置畫麵

1、基本參數設置

 顯示編輯的測試步驟，根據測試條件添加相應的測試步驟

2、測試步驟編輯

產品配方：顯示當前測試配方，點擊文件夾圖標，可以打開之前存儲的 配方

測試站號選擇

點擊對應站號後麵的小圓圈，切換至對應的站號

測試次數：點擊數字框，輸入需測試的目標次數

項目選擇：點擊下拉箭頭，會彈出對應的測試項目。根據需求選擇，對應的測試項目，根據i/o分配表，選擇對應的輸入輸出(在選擇輸出狀態時，輸出動作時為ON,複位動作時為OFF，在選擇輸入狀態時，輸出動作時為OFF,複位動作時為ON，)

例如滑蓋下滑

先在測試項目中選擇滑蓋下滑，在輸出參數中選中“Y03”，輸出狀態改為ON

輸入狀態改為oFF

例如滑蓋上拉

先在測試項目中選擇滑蓋上拉，在輸出參數中選中“Y03”，輸出狀態改為OFF

輸入狀態改為ON

插入行：選擇好測試項目後，點擊此鍵，在參數列表中會添加一個步驟

更改行：選擇好測試項目後，點擊此鍵，在對應參數列表中將選中的步驟按測試步驟中選中的參數及狀態做出改變

刪除行：點擊此鍵，刪除多餘的測試步驟

1、基本參數存儲設置

預存：點擊此鍵。將當前的測試參數預存為係統默認值，在下次新建配方時，所有的測試參數和預設的模板一直，這種主要用於同樣的測試試樣

複製  粘貼  ：點擊此鍵，即可將基本測試參數裏的測試步驟全部複製，切換到另一個工位時，點擊下粘貼，即可將之前工位的測試參數複製到當前工位裏麵來，這樣可以簡化編程過程

2、參數更改後的操作

保存：每次改變參數後，需點擊保存，這樣在下次運行時，才會按照更改後的測試步驟運行

返回：點擊此鍵，返回到測試畫麵
