1

功能說明：

     手機扭曲壽命試驗機適用於手機作扭曲試驗，以檢測手機和平板外殼及內部結構抗扭曲的性能。

2

設備特點:

采用液晶觸摸屏+PLC作扭曲程序控製，中文界麵，操作簡便；

采用步進或伺服馬達驅動，定位精準，扭矩輸出平穩，低噪聲；

采用高精度扭矩荷重元測量扭矩，高精度；

專用可調式手機平板夾具，能快捷夾持手機和平板進行測試；

可寫入式設定測試次數,測試速度,顯示已測試次數,到達設定次數自動停機;

可設定扭力值進行角度和壽命測試

可設設定角度值進行扭力和幫命測試

1

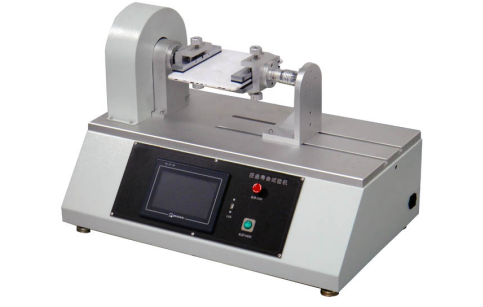

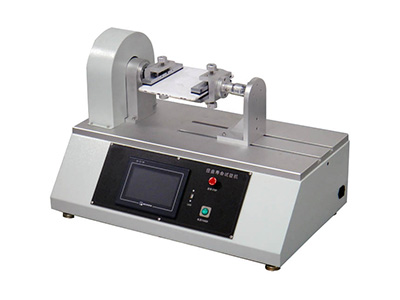

外觀圖

１

測試模式：

定力　定角度　正轉　反轉　正反轉

２

可設扭矩

0.3～5N.m±0.5%FS

３

可設扭轉角度

0-360度，

４

可設測試速度

1～40次/min

5

可測試最大尺寸：

300X250mm

5

可設停留時間

1～999sec(可 設)

6

可設定次數

1～999999次

7

機器體積

W600×D550×H400mm

８

機器重量

45kg

９

電源

AC220V,50Hz 3A 或指定

10

安全裝置

防漏電開關　急停開關　報警提示裝置

1

機箱

1套

MIYU

201不鏽靜電噴漆

2

馬達

1套

日本山社

3

PLC　模塊

２台

台灣台達

4

力值放大器

1台

台灣台達

5

高精度扭力傳感器

1台

航天

６

控製軟件

1套

91成人版開發

７

光電感應器

1套

德國RAKO

2

安

全

與

防

護

防飛車、超載保護，限位保護，過流、過壓、超溫保護，噪音符合中華人發共和國國家標準及法津的規定。

3

包

裝

及

發

運

包裝規定由供方負責，其標準符合中華人民共各國有關法律、法規。並保證包裝物的完整、完好，並應有良好的防潮、防水、防鏽（防鏽應保證兩年以上）防野蠻裝卸等措施，以確保貨物安全運抵現場。否則供方承擔由此造成的損失，供方承擔處於包裝不妥而引起的貨物鏽蝕、損失和丟失的責任供方承擔運費。到貨後需方按照供方的貨物清單檢查核對並記錄。

4

驗

收

1、供方製造完畢，通知使用方到製造方現場預驗收。

2、供方負責安裝調試，其間所需物品由供方負責，並現場培訓，使主要操作人員能獨立操作。

3、設備各項技術指標達到合同和技術文件規定的要求，設備和係統的安裝、調試、驗收是符合國家的有關規定和標準。

5

培

訓

1、培訓費用由供方承擔。

2、相關人員應達到熟練操作設備的能力（含設備及其數據的調整）。在用戶使用設備三個月後，再免費提供至少三人次的使用與維修培訓，時間、地點由雙方協商。

3、相關人員應大概具備處理設備故障的能力。

4、電器控製原理培訓（包括電器設計的保護、監測、故障顯示等）。

5、設備的日常維修及日常保養工作的培訓。

6、設備常見故障及特殊故障的排除的培訓。
