設備特點及

功能說明：

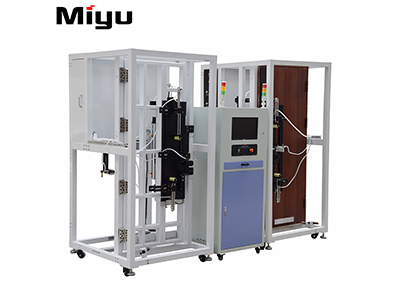

   智能門鎖綜合壽命試驗機符合EN12209美標（ANSI/BHMA156.2）國標（GB 21556－2008）標準，適用於多種類型智能電子鎖進行壽命測試，配備適用性強的固定夾具、指紋測試裝置、刷卡測試裝置，滑蓋測試裝置，門把手測試裝置，門衝擊力測試裝置等。

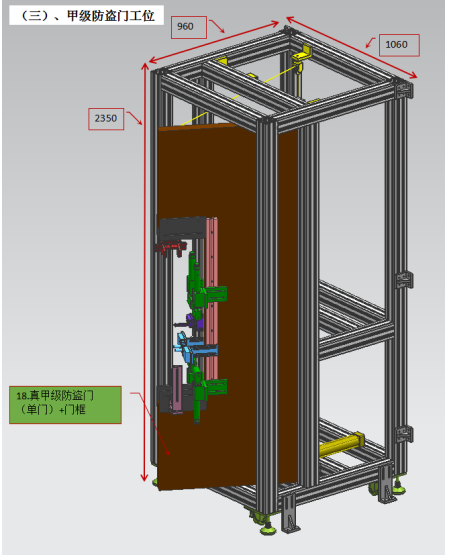

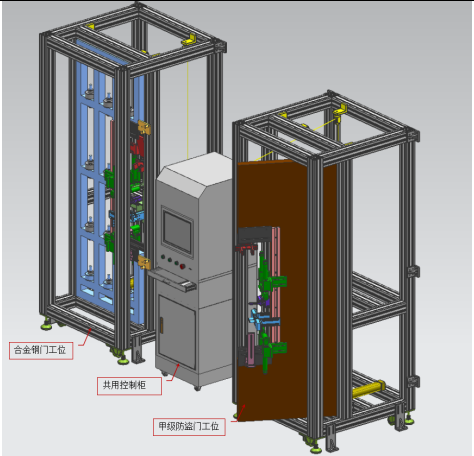

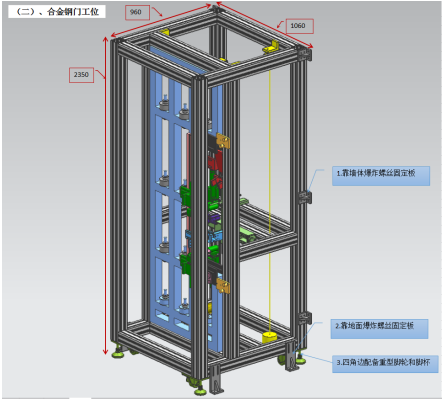

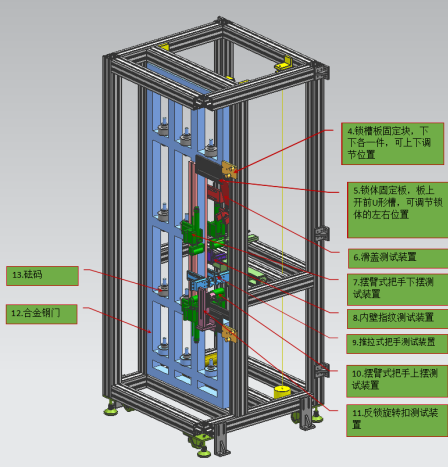

     結構上采用加厚80*80鋁型材組裝而成，框架穩固可靠，結構美觀大體，配備腳輪腳杯，方便移動定位。考慮到門的撞擊測試的振動性影響，將機台進行了分體設計，即工位之間的完全獨立性，同時控製櫃也分離設計，所以機台分為兩個主機工位體和一個控製櫃體，有效克服了工位之間的撞擊振動的相互影響，以及振動對電子元器件的壽命損傷。一工位為合金鋼門體，門體采用焊接設計，同時均勻化了增減砝碼的重量；另一工位采用真甲級防盜門體+門框設計，接近鎖體的真實使用性。

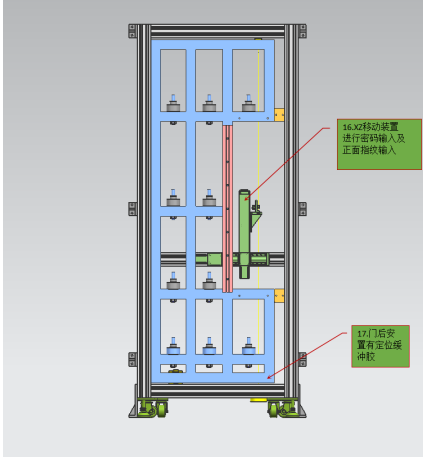

    設備內部采用精密鬆下伺服電機作為動力源，選用高精密導軌加絲杆作為X,Z軸移動平台，準確高效定位。配合多個SMC精密導杆氣缸完成一係列動作，氣缸力源的大小可通過精密高壓閥控製。

     軟件上，采用電腦+顯示器輸入控製，以電腦核心+PLC進行編程，功能強大，通訊能力強，操作簡單易懂，工況顯示清楚了然，可設置調節每個工況的相應參數，如測試速度，測試時間，延時時間等等。設備可與藍牙電子鎖建立雙向通訊，實現開鎖動作，同時，此設備還可以測試電池放電狀態，並將電流電壓監控值生成曲線和報表。控製上電腦顯示器輸入控製，操作方便，簡單。此設備將多種設備集於一身，完成一係列的開鎖動作，節省人力，提高測試效率，同時也更加全麵地對電子鎖的性能做了立體分析，可靠性強.

3

測試鎖體大小

最大：800*250

4

單點按壓

測試速度

不大於0.6秒(可任意設置）

5

X軸行程

300mm

6

Z軸行程

300mm

7

點壓力大小

50g-300g可調

8

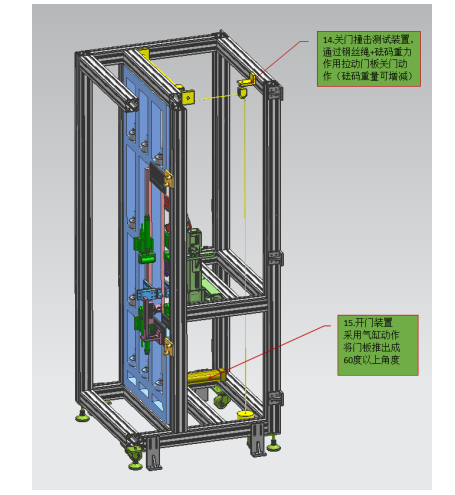

開門測試裝置

開門角度不小於60度

9

門關合衝擊力大小

10N-100N（通過砝碼增減可調）

10

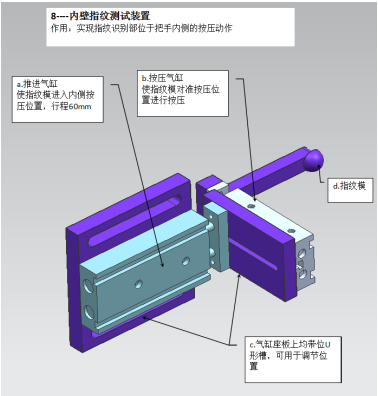

指紋測試功能

淺紋，防真紋，深紋三種防指紋膜可更換測試，（在空間允許情況下可兼容把手內壁指紋測試）

11

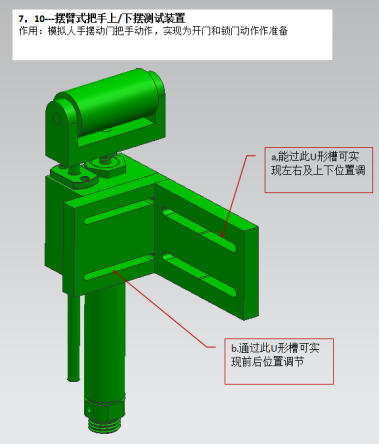

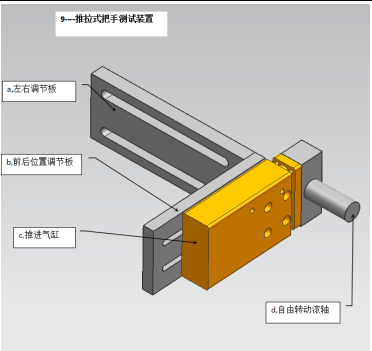

把手測試功能

支持搖擺式和推拉式兩種把手，測試力度5N-50N之間可調，搖擺式測試角度水平正負60度，推拉式測試角度為前後正負30度

12

其他功能

1.刷卡測試功能

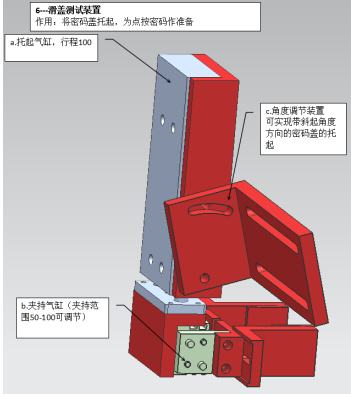

2.滑蓋測試功能（帶角度可調節）滑蓋行程100mm，夾持大小60-120mm可調

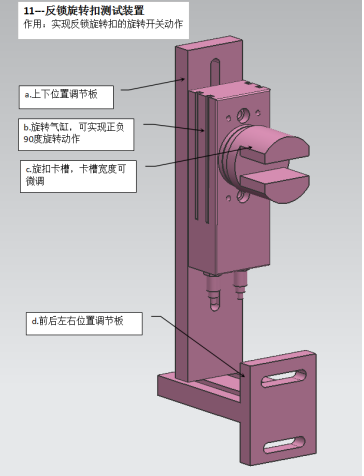

3.反鎖旋轉扣測試功能

4.藍牙測試功能（選配）

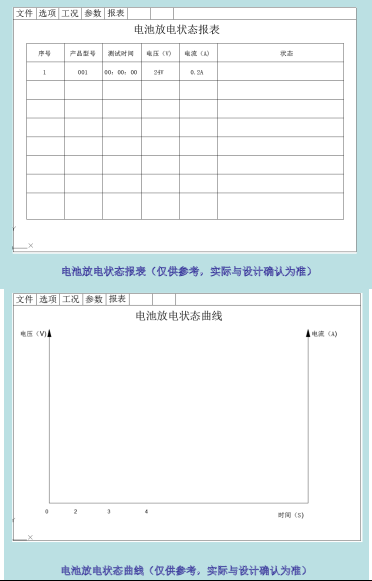

5.電池電流電壓監控測試功能（可生成報表和曲線）（選配）

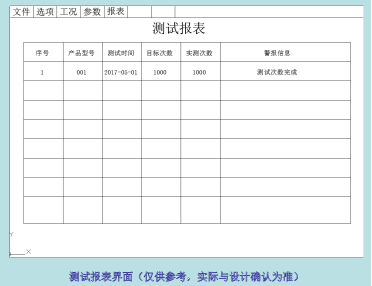

6.各工位工況實時顯示，並生成報表

7.工位測試失敗報警，並生成報表

13

鎖體鑲件（選配）

機台配配為兩款鎖體鑲件（選配）

14

機台尺寸

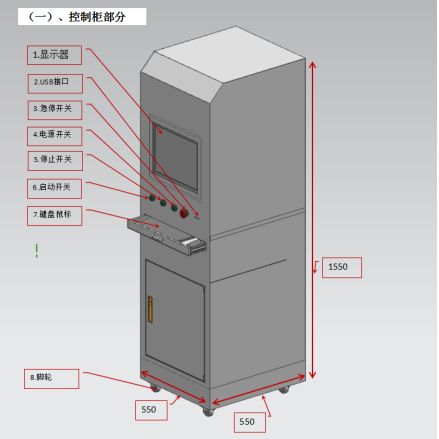

工位尺寸（W*D*H)=1060*960*2350X2，控製櫃（W*D*H)=550*550*1550

15

電源 氣源

AC 220V 約1000w 5Kg以上潔淨空氣源
