一、技術方案說明：

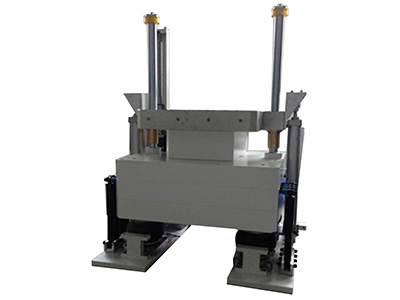

1、產品應用

MHSKT係列機械式衝擊試驗台主要適用於電子產品、航空航天、船舶、軍工、汽車部件、交通運輸等領域的抗衝擊試驗。可以進行半正弦波衝擊試驗。

機械式衝擊試驗台設備滿足：GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E等測試規範。

2、主要特點：

      1、升降機構為精密螺杆，采用精密馬達驅動，兩根精密導柱為導向，保證平台升降平順，

          精密確保衝擊數據精確。

2、衝擊底座采用氣囊+避震阻尼器的結構設計，衝擊時不影響樓板結構。

3、衝擊機座為無共振設計，衝擊數據精準。

4、采用氣壓製動強力摩擦抱閘機構，無二次衝擊功能；

5、配備氣壓儲能缸，保證刹車機構氣壓穩定，保證試驗數據完整。

6、采用單通道數據測量采集，加速度數據測量、存儲、報表打印、數據回調、 數據庫管理等功能。

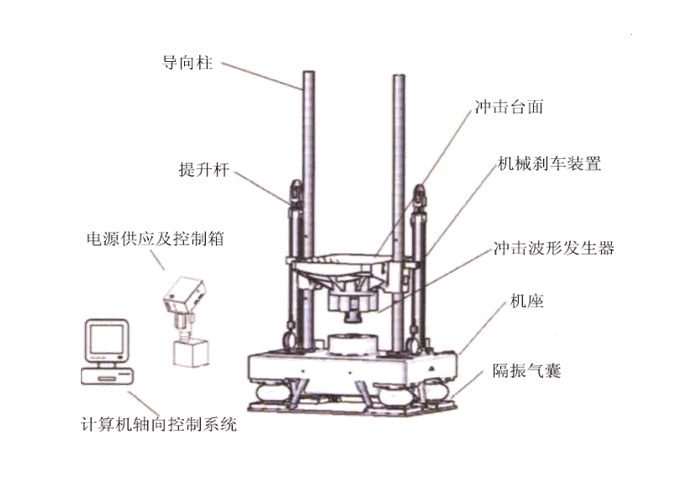

3、設備架構表

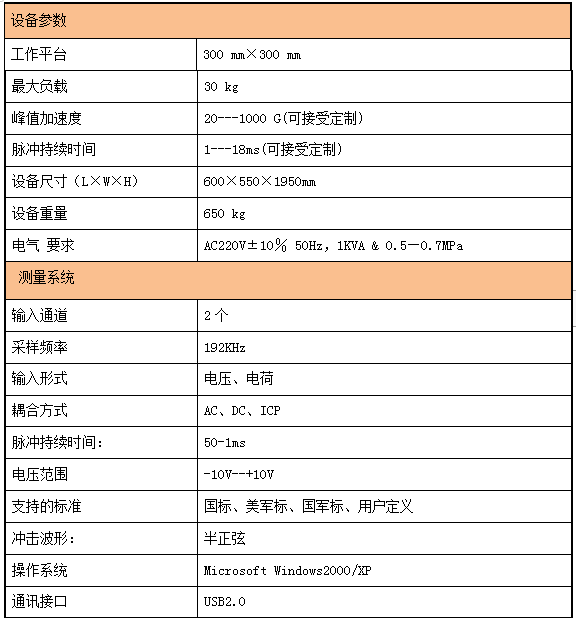

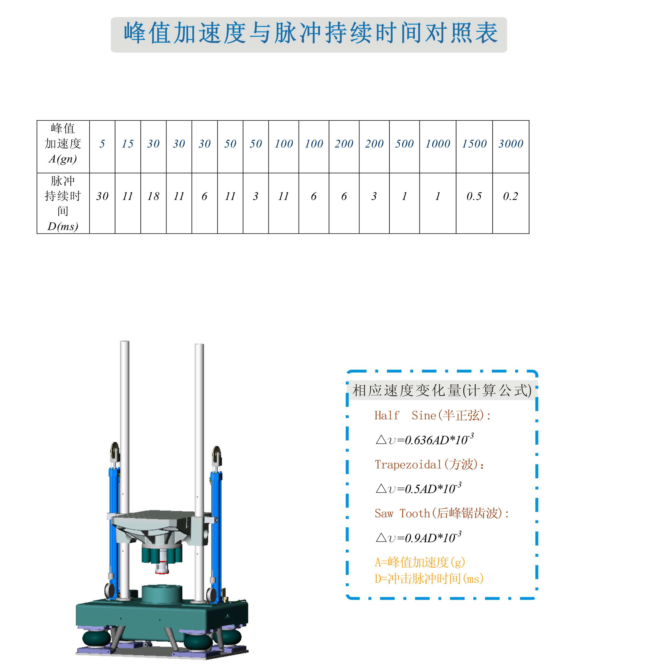

二、技術參數

三、設備性能介紹

1、 工作平台

采用高強度進口鋁合金工作平台.

2、升降機構：

  電機帶動滾珠絲杠提升工作平台。

3、 升降高度控製

       提升的高度通過安裝在底座上的光電編碼器組件測量，光電編碼器測量具有精度高、抗幹擾能力強，可靠性高，保證了衝擊的重複性。

 4、 刹車係統

      采用氣壓製動強力摩擦抱閘防二次衝擊製動功能，防止二次反彈

5、 緩衝係統

有效減小衝擊試驗對地麵的衝擊力，設計了自緩衝係統，由底座、阻尼器、氣囊組成。

6、 波形發生器

半正弦波形發生器

半正弦波發生器主要用工程橡膠製造或羊毛氈。由多種不同的厚度相互串聯，組成多種剛度，實現不同的衝擊脈衝寬度。

7、安全裝置

急停開關: 通過強製斷開動作機構的接點熔接等緊急情況下切斷電路 ·

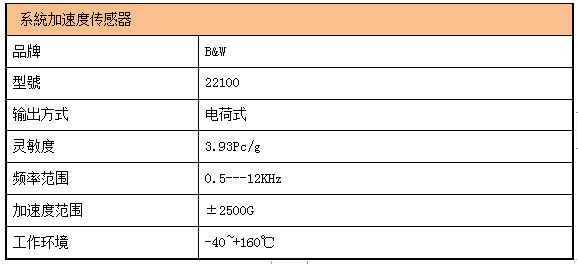

8、衝擊測量係統介紹與特點

係統符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 標準，它具有精準、快速的衝擊波形捕捉能力，最高采樣率可達1MHz，您不必再擔心哪怕很窄小的衝擊事件被漏過。

它同時也是一個整合的解決方案，您不必忙碌於波形查看和記錄，它可以從捕捉衝擊事件到生成報告一並完成，更重要的是，它還為您提供了衝擊響應譜（SRS）分析功能，可以幫助您對於衝擊脈衝對實際係統的潛在損傷進行有效的評估。最後，輔助的力變形、衝擊響應等分析可以幫助您了解衝擊結果的更多細節。

測量係統特點

符合MIL-STD-810，GJB-150-18-86，IEC68-2-27標準，DELL標準

最高采樣頻率可達1MHz

最大測試加速度100,000gn

最小測試脈寬0.1ms

多幀波形記錄與回放

支持內、外部觸發

分析功能：

衝擊波形瞬態捕捉

瞬態捕捉幫您得到單個或多個脈衝，係統自動分析衝擊脈衝的峰值、脈寬、速度變化量、頭部傷害指數HIC等數據,自動將捕獲的脈衝波形匹配到理想波形，並比較兩者間的偏差

衝擊響應譜分析

衝擊響應譜分析可對衝擊產生的潛在損傷進行評估，為設計產品的抗衝擊能力提供依據。係統對每個衝擊脈衝進行SRS分析，比較實際SRS和目標SRS的偏差。

其他分析

力變形分析、衝擊響應演示、旋轉衝擊分析等衝擊試驗中必要的分析。力變形分析計算脈衝產生的力峰值、變形峰值、能量、效率等。衝擊響應演示提供學習衝擊響應譜的工具。旋轉衝擊分析用於旋轉衝擊機器或其他旋轉控製事件，該信號由軸向加速度測量計算得到。

四、設備安裝準備要求

  場地要求：

1、電源:220V±10% 50Hz

2、氣源：0.5--0.8MPa

   設備搬運/裝卸要求

客戶應準備好相應的卸貨、搬運工具。

*本方案並不代表我們的最終結果，我們將根據您的需要，為客戶提供/高品質/技術先進/更完善快捷的產品及服務。真誠歡迎你們與我們的進一步溝通，以便我們能為您提供更好的服務
