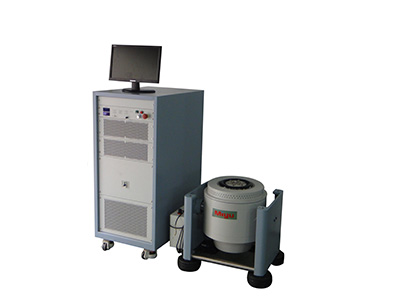

隨機振動測試台 EV-206 振動試驗台就是激勵或衝擊某部件或裝置，看它在真實環境中會是如何反應。振動試驗台的應用範圍極為廣泛，從電路板、飛機，艦船、火箭、導彈、汽車和家用電器等工業產品。

產品編號：

上架時間： 2019/12/26

在線谘詢
產品詳情介紹

一、產品應用

    振動試驗台就是激勵或衝擊某部件或裝置，看它在真實環境中會是如何反應。振動試驗台的應用範圍極為廣泛，從電路板、飛機，艦船、火箭、導彈、汽車和家用電器等工業產品。

91成人版公司能為您提供整個激振和測試方案，並根據國家和國際標準，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等，為您證明產品的品質。

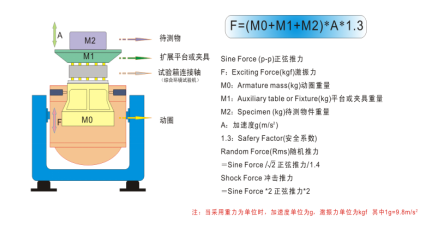

二、振動機選型公式及振動發生器結構圖

① 貴司提供的試驗條件；

② 試驗類型：Sine sweep；Random；

③ 頻響範圍：2-4000Hz

  ④公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2

          F=M(kg) ×A(g)

可滿足：（一)10/50/10Hz, 1.5mm X,Y,Z 60min (Total 180min)

可滿足：（二)10~55Hz,  1.5mm 10Hz~55Hz~10Hz, 2h for x,y,z(total 6h)

可滿足：（三)10/500/10Hz, 1.5G, Sine X,Y,Z Sweep(30min)

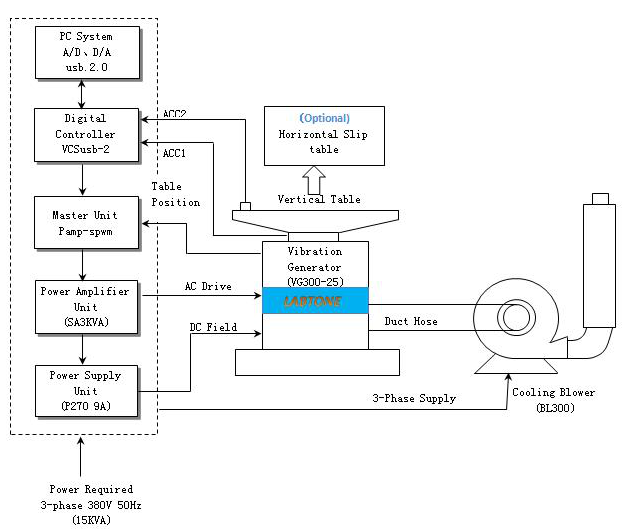

三、係統原理方框圖

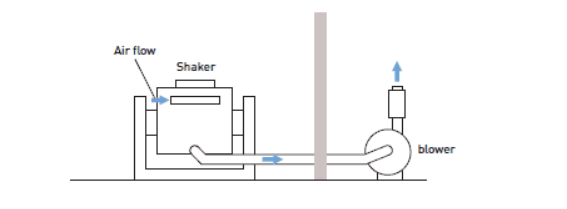

四、振動試驗台安裝示意圖

五、設備配置說明

項目

配 置 說 明

數量

1.

振動台體



VG300-25電磁式激振發生器

1台


BL-300冷卻風機(含消音器)

1台

2.

數字開關功率放大器



SA-3數字開關功率放大器

1台


    伺服保護係統

1套


    勵磁電源

1套

3.

數字振動控製器



數字振動控製器主機

1台


係統加速度傳感器

1PCS


   控製電腦

1套


控製軟件安裝光盤

1套

4.

隨機附件



延長電纜線、風管

1套


操作說明、檢驗報告、合格證、保養手冊等

1套


附屬專用工具

1套


振動壓杆/壓條夾具

1套


減震氣囊

4pcs

五、技術參數

VG300-25電磁式激振發生器參數

最大正弦激振力

1000Kg.f  peak

最大隨機激振力

600Kg.f  r.ms

最大衝擊激振力

600Kg.f  peak

頻率範圍

DC～4000 Hz

最大位移

50 mm p-p

最大速度

1.8m/s

工作台麵尺寸

600mm×600mm

最大加速度

100G(980 m/s2)

最大負載與加速度關係：F=M.A

5G(49m/s2)

10G(98m/s2)

20G(196m/s2)

30G(294m/s2)

57kg

27kg

12kg

7kg

最大負載

200 kg

隔振頻率

2.5 Hz

動圈直徑

Ф150 mm

動圈質量

3kg

台麵螺釘

13×M8

漏    磁

＜10gauss

設備尺寸

750mm×560mm×670mm（垂直台）

設備重量

約460Kg

SA-3K 數字開關功率放大器

輸出功率

4KVA

輸出電壓：

100V

輸出電流：

30A

功放尺寸

720mm×545mm×1270mm

重    量

230KG

伺服保護係統

功能:

溫度、風壓、過位移、過電壓、過電流、輸入欠壓、外部故障、控製電源、邏輯故障、輸入缺相等

數字振動控製器 VCSusb-2

硬件配置：

2 通道輸入,1個輸出通道

正弦、隨機、

控製電腦

原裝聯想電腦、液晶顯示器（含鍵盤/光電鼠標）

軟件

中/英文操作，可進行時域和頻域分析，信號源、正弦掃頻分析等。可自動生成WORD試驗報告，信號與數據的顯示、存儲、設置測試參數和分析功能。

操作係統

Windows 2000/ XP

加速度傳感器B&W

頻率範圍：1—12000Hz

靈敏度：50mv/g

溫度範圍：-24 - 250℃

BL-300冷卻風機(含消音箱)

風機功率：

1.1 KW

流量

1404m3 /h

電氣要求：

電    源

3相380V/50Hz， 15 KVA

接地電阻

≤4Ω

六、設備性能：

  6.1、振動台體VG300-25

6.1.1、動圈

振動台配備鑄造和手動加工的動圈，光電氣動負載支持係統和雙軸承軸向導向。雙軸承導向是一個獨特的功能，在振動試驗過程中，有助於減少軸向的動態交叉和轉動，具有優越的耐用性。

6.1.2、勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

  6.1.3、台體表麵

采用先進的磷化處理及汽車烤漆技術，具有長期防磨防鏽作用。

6.1.4、台體製冷：

采用低噪音風機、改進台體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。

6.2、SA數字開關功率放大器

SA係列數字開關功率放大器采用性能可靠的MOSFET或IGBT技術，

a.具有高穩定性及可靠性

b.符合歐盟“CE”標準要求

c.采用正弦倍頻脈寬調製技術，功率放大器信噪比高。

d.采用開關電源的工作原理，轉換效率高。

e.采用電子自動均流技術

f.安全性能好。

6.3、伺服保護係統

保護功能齊全，具有電網過壓、欠壓、缺相、邏輯故障、功率模塊直通、過溫、輸出過電流、輸出過電壓、驅動電源、台體過位移、台體溫度、外部連鎖等



6.4．數字振動控製器介紹

振動控製器采用先進的分布式結構體係，閉環控製由DSP 處理器實現，PC 機獨立於控製環之外，保證了控製係統的實時與高效，能及時、快速地響應試驗係統的任何變化，確保控製的穩定性和高精度。硬件采用主頻高達300MHz 的32 位浮點DSP 處理器、24 位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控製器隨機控製動態範圍大於90dB，信噪比大於100dB。

6.4.1、振動控製器特點：

a、高性能與可靠性

閉環控製由DSP 處理器實現，PC 機獨立於控製環之外，保證了控製係統的實時與高效，能及時、快速地響應試驗係統的任何變化，確保控製的可靠性和高精度。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。

b、操作簡捷

基於Windows 的應用軟件操作方便、輔助功能豐富。係統功能強大的自動向導和測試報告自動生成功能使重複又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。

c、強大的功能與靈活性

振動控製器一個功能強大的振動控製平台，可以完成多項複雜任務。在同一硬件平台上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要。控製器采用模塊化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。d.試驗安全性

控製器可提供小量級信號控製，以獲得係統振動控製的預覽；該方法可幫助測試工程師預先確定噪聲等級，並粗略地了解係統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動台設備的安全性。若係統出現異常，可立即按下係統內置的終止鍵結束測試

e.測試報告生成

支持一鍵快速生成word 格式或PDF 格式測試報告功能，您隻需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控製功能描述到具體的試驗設置參數，從控製目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規範進行修改製作，可直接打印和打印預覽，並可執行在線發送。

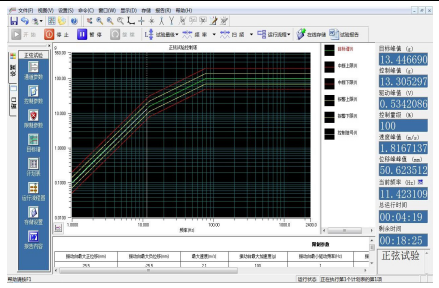

6.4.2數字振動控製器功能說明：

隨機控製(Random)

根據用戶自定義的功率譜圖（由目標譜編輯器製定），隨機控製采用傳遞函數均（jun1）衡方法，連續輸出高斯隨機信號，快速執行實時精確的多通道閉環控製，內置的自適應控製算法可對係統的非線性、共振頻率以及載荷變化做出迅速反應。

頻率範圍：0~4800Hz，可擴展到18750Hz

分辨率： 100，200，400，800，1600，3200譜線

控製功態範圍：>90dB

控製策略：單通道控製、加權平均、最大值、最小值

正弦控製(Sine) Sine提供模擬質量的正弦和正弦掃頻信號，並對正弦波形幅值進行控製。可設置駐留量級、駐留頻率，並通過設置時間或正弦信號周期數來確定駐留持續時間。

頻率範圍：1Hz~5000Hz，可擴展至10000Hz

閉環時間：5ms

諧波失真度：<-100db< span="">

掃頻模式：線性掃頻0~6000 Hz/min

                    對數掃頻0~100 Oct/min

掃頻方向：向上、向下掃頻

掃頻持續時間：可設定為掃頻次數、時間

附件、主要零部件說明：

<td width="206" valign="top" style="padding: 0px 7px; border-left: none; border-right-width: 1px; border-right-color: windowtext; border-top: none; border-bottom-width:

<td width="138" valign="top" style="padding: 0px 7px; border-left: none; border-right-width: 1px; border-right-color: windowtext; border-top: none; border-bottom-width: 1px; border-bottom-co

部件名稱

製造商

故障更換時效說明

激

振

發

生

器



動圈

深圳

無庫存情況，如需重新製作7天

勵磁線圈

深圳

無庫存情況，如需重新製作5天

中心氣囊

深圳

1天，長期庫存

動圈導向係統

MC/日本

1天，長期庫存

台體

深圳


功

率

放

大

器

功率模塊

MITSUBISHI /日本

長期庫存

磁場電源模塊

台灣明緯

長期庫存

電容

日立/日本

長期庫存

邏輯模組

深圳

長期庫存

保險絲

茗熔電器

長期庫存

斷路保護器

MITSUBISHI /日本


數字

振動

控製

器

DSP中央處理器

美國TI

長期庫存
