設備技術規格書

設備名稱：電池熱衝擊（熱濫用）試驗箱

設備型號：MY-DC-RLY

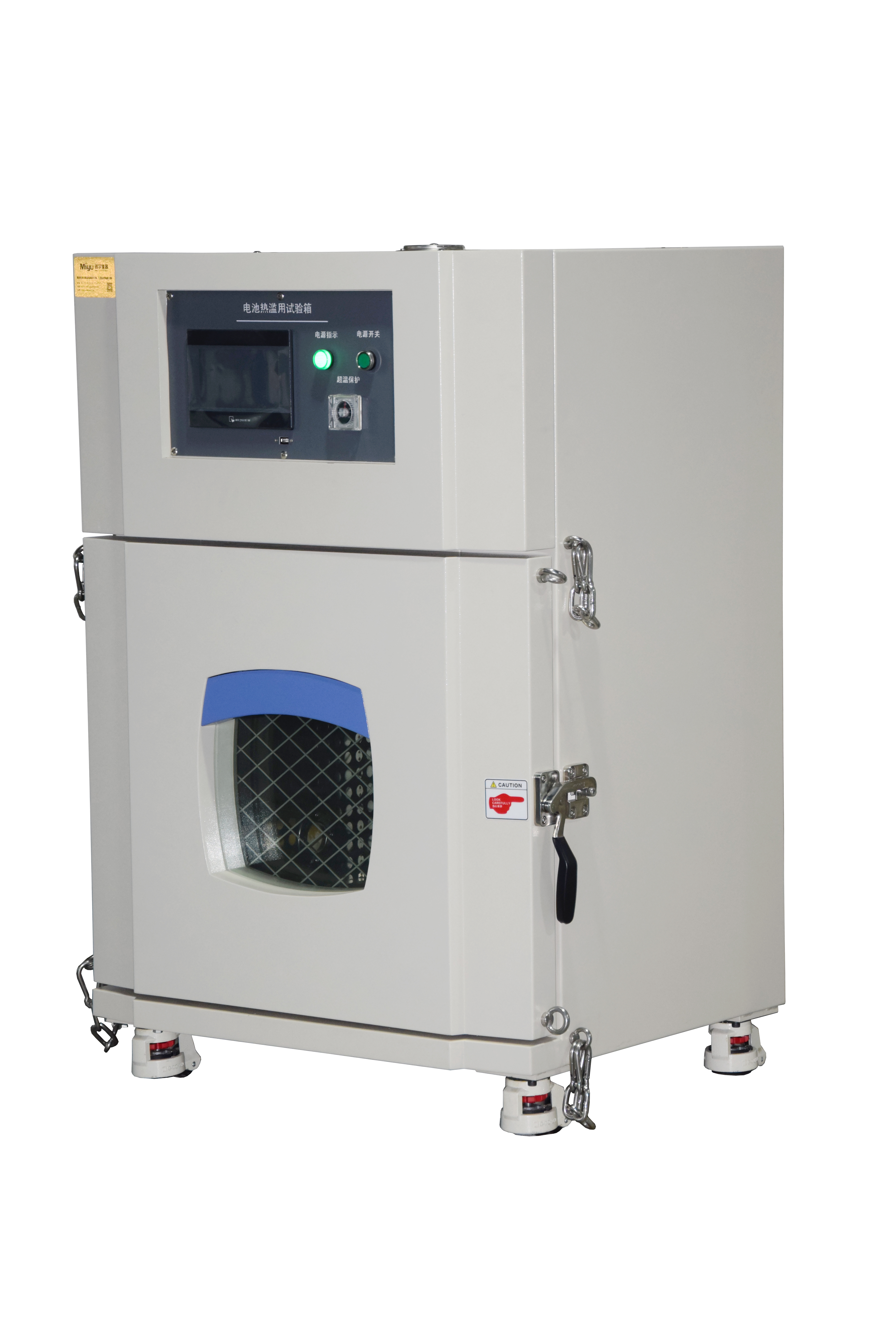

（圖片僅供參考，請以實物為準）

一、產品概述

電池熱衝擊試驗機是模擬電池放置在自然對流或強製通風的高溫箱中，以一定的升溫速率升溫至設定測試溫度並保持一定時間，采用熱風循環係統，可保證工作溫度分布均勻。

二、試驗標準

將電池按照規定的試驗方法充滿電後，將電池放置試驗箱中，試驗箱（5℃±2℃/min的溫升速率進行升溫，當箱內溫度達到130℃±2℃後恒溫，並持續30min。測試結果：電池應不起火、不爆炸。

三、設備參數：

箱體結構

1、內箱尺寸：500(寬)×500(高)×500(深)mm；

2、外尺寸約：850(寬)×850(高)×1850(深)mm,以實物為準；

3、控製器位於機台右方，單門由右至左開啟，門觀察窗300*300mm；

4、內材質為：304不鏽鋼板,厚1.5mm；

5、外材質為：冷軋鋼板,厚1.5mm.粉體烤漆處理（暖灰色）；

6、內箱底部；配大理石板一塊；

7、通電測試孔：機台左側或右側開直徑50mm一個；

8、保溫材質為：耐高溫岩棉，保溫效果好；

9、密封材質為:耐高溫發泡矽膠條；

10、機台安裝活動刹車腳輪.

溫控係統

1、溫控儀表，可自動演算，PV/SV同時顯示，觸屏設定；

2、定時功能設定：1-99.59小時，溫控儀表自帶，溫到計時，時間到停止加熱，同時報警提示；

3、感溫線（K）型；

4、輸出為3-32V；

5、電流控製器為：固態SSR繼電器；

6、加熱元件為:耐高溫蜂窩式電阻加熱器；

7、溫度範圍：常溫+20～150℃溫度可調,常用130度以下；

8、控製精度±2℃；

9、顯示精度0.5℃；

10、升溫速率：5℃   (空載測試)

11、箱內溫度分布均勻度±2.0℃%.(空載測試)

送風係統

1、強製送風循環，內箱左麵出風，右麵吸風；

2、馬達為耐溫專用型，馬達功率750W/220V；

3、風輪為多翼式渦輪型7.5寸；

4、進風口於機台右側、排風口於機台左側.

電源裝置

1、電壓AC 220V　單相 50HZ

2、電流 20A

3、功率 4.0KW

安全保護係統

1、超溫保護係統：當溫度失控時，超過超溫保護設定溫度時，自動停止加熱供電，從而保護你的產品及機器的安全；

2、電路保護係統：接地保護、快速保險；

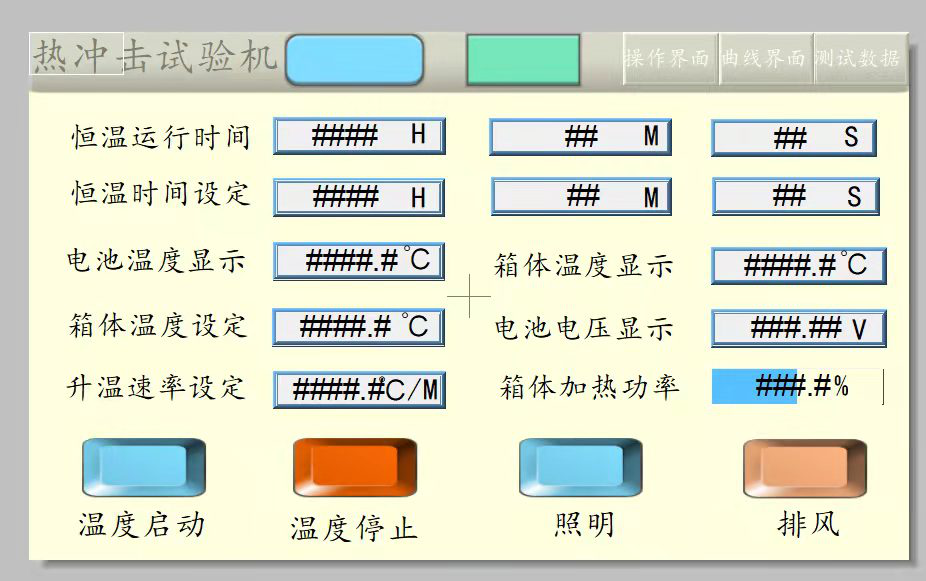

四、操作介麵

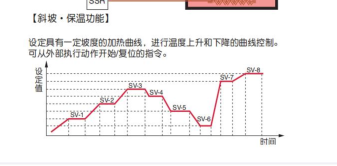

曲線介麵

六、主要配件
