電池擠壓針刺試驗機適用於模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

產品編號： MY-DC-ZCJY

上架時間： 2024/04/18

在線谘詢

設備技術規格書

設備名稱：電池擠壓針刺一體機

設備型號：MY-DC-ZCJY

（圖片僅供參考，請以實物為準）

一、設備用途

電池擠壓針刺試驗機適用於模擬各類金屬鋰電池與鋰電池、含堿性或非酸性電解質的二次電芯或電池，在使用、運輸、存儲、廢物處理時遭受擠壓和穿刺的情形。

二、適用類型

適用於棱柱形、袋裝、紐扣、圓柱電池、單體電池

三、適用標準

GB31241-2022 IEC62133-2012 UN38.3 UL1642-2005

四、試驗規則

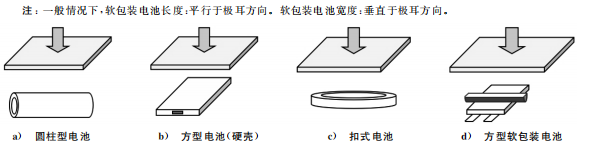

1.對於圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行；

2.對於方形和軟包電池，隻對電池的寬麵進行擠壓；

3.對於硬幣式或紐扣式電池，采用電池上下兩平麵與平板平行方式進行擠壓；

4、針刺試驗應該在20℃±5℃的環境下進行，將電池平放於夾具上，用直徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表麵中心位置；

5、一個電池僅進行一次擠壓，電池以不爆炸不起火為合格；

徑φ3-φ8mm的無蝕鋼針以10mm/s-40mm/s的速度穿插電池表麵中心位置；

五、試驗方法

兩平板間施加 13.0 kN+0.78 kN的擠壓力,擠壓電池的速度為0.1 mm/s

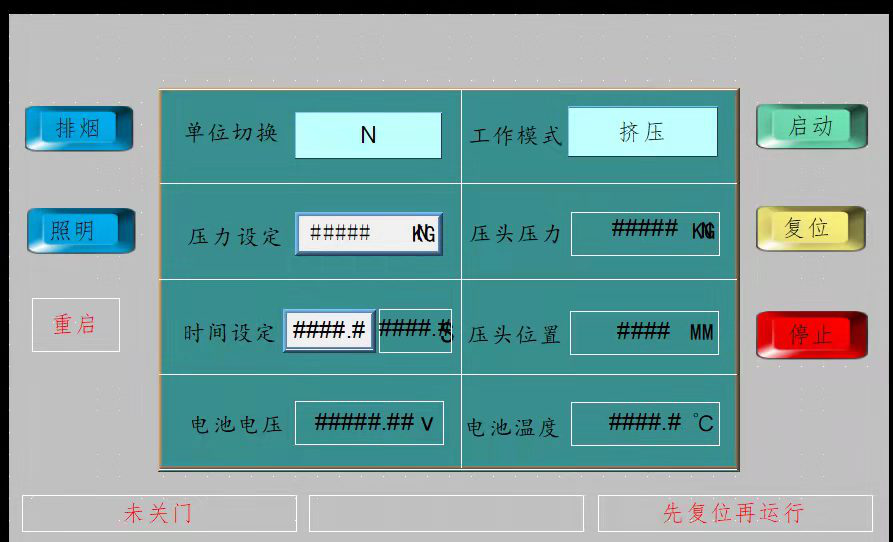

六、軟件界麵

七、主要技術：

動力方式	國產伺服電機.
驅動方式	精密直徑32mm絲杆上下運動.
外箱類型	內箱與外箱組合，帶四個萬向腳輪.
傳感器	S形壓力傳感器
控製方式	PLC+觸屏控製.
防爆結構	門上四條防爆鏈、箱體有泄壓門、雙層鋼化玻璃.
排煙方式	直排，手動開啟，有外接預留.
采集方式	精密模塊上傳，觸屏顯示.
擠壓方式	上壓頭運動，下平麵固定.
數據導出	USB
照明燈	24V LED燈

技術參數：

數據參數

采集數據通道	電壓1通道、溫度1通道
電壓采集範圍	0-100V常用
電壓精度	0.2%
力值精度	0.2%
溫度采集範圍	0-1000℃常用
溫度誤差	±2℃
記錄速度	每秒10次
數據導出	USB
數據類型	表格數字
曲線類型	圖片
數據采集類型	曲線與表格，開始運行測量記錄溫度、電壓、壓力、位置、速度變化

八、主要配件

拉力測試儀|恒溫恒濕試驗箱
